ماژول IL-NT GPRS – ماژول پلاگین مودم GSM / GPRS
ماژول IL-NT GPRS
ماژول IL-NT GPRS – ماژول پلاگین مودم GSM / GPRS
ماژول IL-NT GPRS
ماژول پلاگین مودم GSM / GPRS
> ماژول ارتباطی پلاگین برای کنترلرهای InteliLiteNT، InteliCompactNT و InteliDrive Lite عملکرد مودم GSM برای اتصال از طریق شماره گیری
> پشتیبانی از GPRS برای اتصال به اینترنت بی سیم
> پشتیبانی از سیستم WebSupervisor برای نظارت و کنترل مبتنی بر وب یک یا چند کنترل کننده به طور همزمان
> پشتیبانی از فناوری AirGate برای اتصال آسان از طریق GPRS، بر بسیاری از مشکلاتی که به طور سنتی با اتصال به اینترنت به سیستم‌های تعبیه‌شده تجربه می‌شد غلبه می‌کند.
> پشتیبانی WebSupervisor و AirGate
> دسترسی از راه دور از LiteEdit یا InteliMonitor
Order code
IL-NT-GPRS

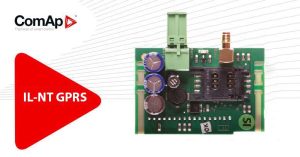

ماژول IL-NT GPRS
نسخه های موجود ماژول Plug-In
امروزه دو نوع سخت افزاری از ماژول GPRS Plug-In وجود دارد:
کد سفارش: IL-NT-GPRS
ماژول قدیمی GPRS SIM900
این ماژول عمدتاً برای IBF-CU-Mobile و InteliPro در نظر گرفته شده است.
توجه: این ماژول همچنین با InteliLite NT، InteliCompact NT، InteliDrive Lite و کلون های آنها کار می کند، اما اگر نیاز به سفارش یک ماژول جدید دارید، لطفاً از نسخه جدیدتر/به روز شده استفاده کنید (پایین را ببینید).
کد سفارش: CM2ILN2GXBX
نسخه به روز شده ماژول Plug-In با SIM800 جدیدتر
ماژول ارتباطی پلاگین برای InteliLite-NT، InteliCompact-NT، MainsCompact-NT، InteliATS-NT، InteliDrive-FLX Lite، InteliDrive EM، InteliDrive Marine
نصب و راه اندازی
- به یکی از کنترلرهای ComAp پشتیبانی شده (IL-NT/IC-NT/ID-Lite)، IL-NT GPRS نیاز دارید،
آنتن، سیم کارت با سرویس GPRS و به صورت اختیاری ماژول IL-NT RS232 یا IL-NT S-USB. سخت‌افزاری که از ماژول IL-NT GPRS پشتیبانی می‌کند IL-NT 2.0 یا IL-NT-WSUP یا شاخه‌های انتخاب شده مشتری است
- برای دریافت نام، نام کاربری و رمز عبور GPRS APN (APN = Access Point Name) با اپراتور سیم کارت تماس بگیرید.
مثال:
نام APN = internet.t-mobile.cz، نام کاربری = [خالی]، رمز عبور = [خالی].
- مطمئن شوید که سیم کارت به کد پین نیاز ندارد. در این صورت، می‌توان آن را در هر تلفن همراه بدون قفل شبکه غیرفعال کرد.
- کنترلر ComAp را روشن کنید.
- نام APN، نام کاربری APN و APN UserPass را در تنظیمات Comms گروه Setpoint کنترلر وارد کنید. حالت COM1 = DIRECT را تنظیم کنید. تنظیمات Comms مانند هر گروه Setpoint با دکمه PAGE از هر صفحه اندازه گیری روی کنترلر قابل دسترسی است. نقاط تنظیم را می توان روی صفحه کلید پنل جلویی کنترلر یا با LiteEdit 4.5 و بالاتر تنظیم کرد.
- کنترلر ComAp را خاموش کنید.
- سیم کارت را در شیار کارت IL-NT-GPRS قرار دهید، کارت IL-NT GPRS را به شیار ارتباطی در سمت پشت کنترلر ComAp وصل کنید.
- آنتن را به کانکتور SMA تعیین شده وصل کنید.
- منبع تغذیه را به ماژول IL-NT GPRS وصل کنید. ولتاژ 8-36 ولت DC را پشتیبانی می کند.
- سیستم را روشن کنید (کنترل کننده و ماژول با هم)
- برای اولین اتصال سیستم به AirGate حدود 2-4 دقیقه صبر کنید. AirGate به طور خودکار مقدار AirGate ID را تولید می کند. سپس به آخرین صفحه اندازه گیری بروید که در آن نوار قدرت سیگنال و شناسه شناسه AirGate را پیدا خواهید کرد.
هنگامی که این شناسه AirGate نمایش داده شد، اتصال از طریق AirGate با موفقیت انجام شد. این مقدار برای اتصال LiteEdit یا WebSupervisor مورد نیاز خواهد بود. لطفاً برای مراجعات بعدی یادداشت کنید
اگر در اتصال با مشکلی مواجه شدید، کدهای خطا را در همان صفحه بررسی کنید و توضیحات دقیق را در کدهای تشخیصی که در پایین لیست شده است بیابید.

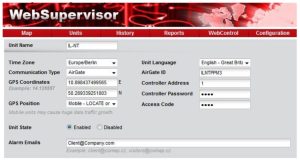

- نرم افزار رایانه شخصی LiteEdit را باز کنید یا حساب WebSupervisor خود را در websupervisor.comap.cz وارد کنید.
مهم
توجه: برای افتتاح حساب جدید WebSupervisor لطفاً نام، نام ورود، آدرس ایمیل و منطقه زمانی خود را به آدرس admin.websupervisor@comapcontrol.com ایمیل کنید. ما یک حساب کاربری رایگان برای شما ایجاد خواهیم کرد. جزئیات در: www.comap-control.com.
ارتباط اکنون برای استفاده آماده است
توجه: برای کاهش ترافیک داده در شبکه GPRS می توانید در تنظیمات Comms گروه Setpoint IP Setpoint AirGate = 80.95.108.26 را تنظیم کنید. این باعث صرفه جویی قابل توجهی در داده های مورد نیاز برای ترجمه آدرس IP سرور AirGate می شود. در صورت تغییر آدرس IP سرور، این تنظیمات باید به‌روزرسانی یا به حالت پیش‌فرض «airgate.comap.cz» برگردانده شود.
توجه: اتصال GPRS ممکن است گاه به گاه برای مدت کوتاهی به دلایل متعددی که شبکه سلولی را تحت تأثیر قرار می دهد، کاهش یابد. با این حال، سیستم به گونه ای طراحی شده است که کنترل کننده به طور خودکار دوباره وصل می شود
مهم: تمام دستکاری‌ها با ماژول IL-NT GPRS باید با خاموش بودن منبع تغذیه DC انجام شود. ماژول را فقط می توان در زمانی که کنترلر وصل است و همراه با کنترلر روشن کرد!
کدهای تشخیصی
کد عیب یابی مودم IL-NT GPRS
AirGate Diag – کد تشخیصی برای اتصال AirGate
توجه: ComAp معتقد است که تمام اطلاعات ارائه شده در اینجا صحیح و قابل اعتماد است و حق به روز رسانی در هر زمان را برای خود محفوظ می دارد.
ComAp هیچ مسئولیتی در قبال استفاده از آن ندارد مگر اینکه صراحتاً متعهد شده باشد.
برخی از توابع InteliLite بسته به نسخه SW تغییر می کنند. داده های این راهنما فقط محصول را توصیف می کند و ضمانت عملکرد یا ویژگی نیست
برای دانلود دیتا شیت این محصول روی لینک زیر کلیک کنید
comAp
برای ورود به سایت کومپ باید از فیلتر شکن استفاده کنید.
ماژول IL-NT GPRS
