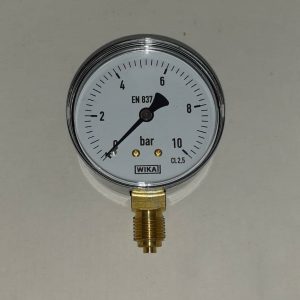

گیج فشار ویکا – 10 بار مدل G
گیج فشار ویکا – 10 بار مدل G :
گیج فشار ویکا ( درجه نشان دهنده فشار باد ) وسیله‌ای است که با آن میزان فشار سیال را اندازه‌گیری می‌کنند.
از مانومتر برای تنظیم فشار سیال در ماشین‌هایی که با قدرت هیدرولیک و پنوماتیک کار می‌کنند استفاده میشود.
استفاده از نشانگر فشار سنج ضروری است زیرا زیاد بودن فشار مشکلات جبران ناپذیری ایجاد میکند.
بدون وجود گیج سیستم‌های هیدرولیک و پنوماتیک و در کل سیالات غیر قابل پیش‌بینی و نامطمئن خواهند بود.
با استفاده از مانومتر مطمئن خواهید شد که هیچ نشتی و یا تغییرات فشاری وجود ندارد که بتواند بر روی عملیات سیستم هیدرولیک تاثیر بگذارد.
برای اندازه گیری فشار سیستم راه های مختلفی وجود دارد که یکی از آنها گیج فشار است که هر یک مزیت و قیمت خاص خود را دارد.
نوع فشارسنج :
فشارسنج بوردونی تمام استنلس استیل ویکا، در دو نوع اتصال از زیر و اتصال از پشت تولید می شوند.
این گیج‌های فشار جهت بازه‌های فشاری خلا، گیجی و ترکیبی قابل استفاده هستند و قابلیت اندازه‌گیری فشار ماکزیمم 1000 بار را دارند.
مشخصات محصول :
- شرکت سازنده : ویکا
- مدل : 111.10.63
- کشور سازنده : آلمان
- رنگ قاب : مشکی
- اندازه صفحه : 60 میلیمتر
- بازه‌ی فشار: 0-10 bar
- دمای مجاز سیال : ماکزیمم 200 درجه سانتیگراد
- نوع گیج : خشک
- جنس بدنه : تمام استیل
- نوع اتصال : از زیر
- اندازه اتصال : 1/4
- رزوه : برنجی
مانومتر یا نمایشگر فشار :
سیستم هیدرولیکی به گونه ای طراحی می شود که در محدوده ای از فشارها کار میکند.
سیستم های فشار سنجی مکانیزم های مختلفی دارند ولی بیشتر از مکانیزم لوله بوردون استفاده میشود.
در تصویر میتوانید نمای برش خورده یک گیج اندازه گیری فشار با مکانیزم لوله بوردون را مشاهده کنید.
نمای برش خورده یک گیج اندازه گیری فشار :
مراحل انتخاب گیج فشار یا فشارسنج :
۱- متریال بدنه housing material گیج فشار
۲- نمایشگر گیج فشار
۲-۱ Dial گیج فشار
۲-۲ درجه بندی gradation گیج فشار
۳- استاندارد نفوذ گیج IP
۴- کانکشن connection گیج فشار
۵ – صفحه شیشه‌ای روی گیج فشار
۶- تحمل پذیری گیج فشار
۷- Wetted part
8- رزوه برنجی
