AVR ژنراتور مکالته چگونه کار میکند ؟
نحوه عملکرد AVR ژنراتور مکالته به این شکل می باشد که هنگام شروع به کار دیزل ژنراتور بر روی رتور ژنراتور یک پسماند مغناطیسی کمی وجود دارد.
که هنگامی که ژنراتور توسط محرک خود به چرخش درمی اید در خروجی به صورت ولتاژ کمی ظاهر می شود ،
که چیزی در حدود ۶ تا ۴۰ ولت که بسته به توع ژنراتور متفاوت می باشد است .
AVR ژنراتوراین ولتاژ را از خروجی گرفته و به تحریک ژنراتور اعمال میکند و
در نتیجه با بالا رفتن ولتاژ تحریک مجدد خروجی ژنراتور افزایش می یابد AVR ژنراتور این عمل را انفدر تکرار میکند
تا ولتاژ ژنراتور به مقدار نامی برسد حال در صورتی که ولتاژ خروجی به هر دلیلی بالا برود AVR ژنراتور بلافاصله تغذیه تحریک را کاهش میدهد.
در صورتی که ولتاژ ژنراتور در خروجی کاهش پیدا کند AVR ژنراتور تغذیه تحریک را افزایش خواهد داد .
وظیفه یا نقش و نحوه تست مدار AVR ژنراتور مکالته :
همه چیز در مورد رگولاتور ولتاژ یا avr دیزل ژنراتور :
رگولاتور ولتاژ یا ای وی آر (avr) دیزل ژنراتور وسیله ایست که سطح ولتاژ خروجی ژنراتور را کنترل میکند.
عملکرد رگولاتور ولتاژ (avr ) دیزل ژنراتور به این صورت می باشد که با تغییر جریان و ولتاژ تحریک میزان ولتاژ خروجی ژنراتور را تغییر می دهد.
رگولاتور ولتاژ ژنراتور وظیفه تولید برق dc مورد نیاز برای اکسایتر یا سیم پیچ تحریک ژنراتور را بعهده دارد.
رگولاتور ولتاژ از برق خروجی ژنراتور تغذیه میشود .
در ابتدا به نظر میرسد ولتاژ خروجی ژنراتور صفر است پس چگونه avr ژنراتور تغذیه می شود؟!
ژنراتور بخاطر وجود پسماند مغناطیسی سیم پیچ ها در حد چند ولت ولتاژ در خروجی دارد.
لذا رگولاتور ولتاژ ژنراتور از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ولتاژ ژنراتور را بالا می آورد،
سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (avr) منفی می شود و ولتاژ خروجی را بر روی 400 ولت یا مقدار تنظیم شده فیکس میکند.
ولتاژ خروجی ای وی آر حدود 12 ولت dc می باشد.لذا میتوان بوسیله باتری نیز این ولتاژ را تنظیم کرد.
نکته :
ولی نکته قابل تامل این است که :
رگولاتور ولتاژ ژنراتور وظیفه رگوله کردن ولتاژ خروجی را بعهده دارد تا در بارهای خروجی متغیر و دور ها یا فرکانس های مختلف دیزل ژنراتور ولتاژ خروجی ژنراتور تغیر نکند.
AVR ژنراتور برای هر نوع ژنراتوربخاطر جریان های تحریک متفاوت مورد نیاز ژنراتور متفاوت می باشد.
همچنین مدل رگولاتور ولتاژ یا ای وی آر (avr) برای کاربردهای مختلف ، متفاوت می باشد.
اخطار :
نصب و عیب یابی رگولاتور ولتاژ ژنراتور کاری تخصصی است لذا اگر تجربه کافی ندارید اقدام به این کار نکنید،
وگرنه با صرف نکردن هزینه ای اندک ، متحمل خسارتی بزرگ خواهید شد.
نحوه تست AVR ژنراتور مکالته :
طریقه نصب رگولاتور ولتاژ یا avr دیزل ژنراتور: جهت نصب رگولاتور ولتاژ ژنراتور به کاتالوگ درون جعبه آن مراجعه نمایید.
سیم کشی آن طبق سیم کشی کاتالوگ باید انجام گیرد.
موقع نصب رگولاتور ولتاژ یا ای وی آر (avr) در ژنراتور دقت کنید که جای آن محکم و قابل اعتماد باشد.
و اتصالات و فیشهای برق ورودی و خروجی محکم باشند.
بوسیله بست کمربندی ، avr و سیم ها و اتصالات مربوطه را به هم و به بدنه ژنراتور محکم ببندید. وگرنه در اثر لرزش ژنراتورهر اتفاقی امکان دارد رخ دهد.
سیم های برق ورودی و خروجی رگولاتور ولتاژ ژنراتور را بوسیله فیوزهای حرارتی مخصوص وایرینگ ، حفاظت کنید تا در صورت اتصالی کردن فیوز بسوزد.
سیم های اکسایتر را از جایی دور از کلمپ های برق خروجی ژنراتور عبور دهید و سیم های آن را بوسیله وارنیش حرارتی حفاظت کنید.
در صورت نیاز به رگولاتور یا نصاب آن با ما تماس بگیرید.
در ادامه انواع رگولاتور ولتاژ یا avr برای مدل های مختلف ژنراتور معرفی می شود.
رگولاتور ولتاژ ژنراتور های موجود در بازار :
AVR DSR مکالته
- مارکن markon
- لوری سامر
- سومر lorey somer
- avk
- استامفورد stamford
- باسلر basler
- زیمنس siemens
- مارلی marelli
- ماراتون marathon
- مکالته meccalte
- براش brush
- کنیرز bkb/conyers
- براون بوری brown boveri
- کاترپیلار (caterpillar)
- کنترلژی (contrology)
- ای سی سی ای سی ال (ecc/ecl)
- ای دی سی (edc)
- امری (emri)
- جی ای سی gec/aei
- کاتای یا کوتای (kutai)
- مادسلی (mawdsley)
- نیوتون دربی (newton derby)
- پتبو (prtbow)
- یونیلک (unilec)
- دیتاکام (datakom)
- کامینز پاور (cummins POWER)
- .پی سی سی pcc
- رگولاتور ژنراتورهای ذغالی (brush)
- و رگولاتورهای دست ساز مخصوص ژنراتورهایی که جریان تحریک بالایی دارند.
برق ورودی :
برق ورودی رگولاتور ولتاژ ژنراتور بوسیله یک دو یا سه فاز تهیه می شود.
نوع سه فاز بهترین نوع avr می باشد چرا که عمل کنترل و حفاظت بر روی هر سه فاز خروجی ژنراتور انجام میگیرد.
بعضی از آنها ورودی ct دارند و از جریان خروجی ژنراتور نیز نمونه میگیرند و در مواقع اتصال کوتاه ولتاژ خروجی ژنراتور را صفر میکنند.
تعمیر رگولاتور دیزل ژنراتور :
علت برق ندادن ژنراتور:
علت برق ندادن ژنراتور اغلب بخاطر مشکلات رگولاتور ولتاژ می باشد.
اگر یکدفه بدون هیچ علتی برق خروجی ژنراتور صفر ولت شد ، avr ژنراتور سوخته است.
محل قرارگیری رگولاتور ژنراتور داخل باکس بالای ژنراتور یا پشت ژنراتور است.
عکس یا مشخصات آن بهمراه عکس پلاک ژنراتور را جهت استعلام قیمت برای ما ارسال نمایید تا بتوانیم بهترین پیشنهاد را جهت جایگزینی رگولاتور ارائه دهیم.
ساختار ، عملکرد و ساختمان داخلی رگولاتورها با هم متفاوت است.
به این خاطر است که رگولاتورهای مختلفی ساخته شده است.
هیچ وقت فراموش نکنید که رگولاتور تنظیم کننده ولتاژ است.
اگر قرار باشد ژنراتور زیر بار و یا در لحظه روشن شدن به مشکل تنظیم ولتاژ ، بر بخورد (حتی در حد چند ولت) دیگر نام آن تنظیم کننده ولتاژ نیست.
به همین صورت برای ژنراتورهای ذغالی نیز باید بگوییم که بهترین نوع رگولاتور جهت کاهش نوسانات ، avr فابریکی خود ژنراتور است.
به این خاطر ما پیشنهاد میکنیم تا حتی المقدور رگولاتور فابریک ژنراتور خود را برای ما بفرستید تا تعمیر کنیم یا طبق نقشه و مدار آن ، یک نمونه از روی آن بسازیم.
در غیر این صورت باید چند پارامتر را به ما بگویید.
تا بتوانیم رگولاتوری مناسب آن ژنراتور طراحی کنیم و مدار رگولاتور ولتاژ ژنراتور را شبیه سازی کنیم.
نصب AVR ژنراتور مکالته :
به طور کلی برای نصب رگولاتور ولتاژ ژنراتور (AVR) باید بدانید که رگلاتور ولتاژ نیاز به یک نمونه از برق خروجی ژنراتور دارد ،
که بتواند ولتاژ فعلی را بخواند و براساس آن تصمیم بگیرد که این بسته به نوع AVR این ولتاژ به صورت تکفاز یا سه فاز خوانده می شود .
همچنین برخی از رگولاتور های ولتاژ(AVR) برای اینکه جریان اتصال کوتاه را بتوانن حفاظت کنند.
توسط ترانس جریان جریان فاز های خروجی ژنراتور را نیز نیاز دارند ،
و همچنین بخش مهم دیگر نیز ولتاژ تغذیه رگولاتور های ولتاژ(AVR) می باشد که میتوانند به صورت مستقیم از خروجی ژنراتور بگیرند.
یا از سیم پیچ کمکی ژنراتور البته توجه به ولتاژ تغذیه بسیار مهم می باشد .
زیرا که برخی از برد های کنترل ولتاژ ۱۱۰ ولت بوده و در صورت اتصال مستقیم به خروجی ژنراتور های ۲۲۰ باعث سوختن برد خواهد شد .
در نهایت هم بخش اصلی کار می باشد که ترمینال های تحریک رگولاتور می باشد که با +و – یا X و XX و یا F+ و F- مشخص میشوند،
که باید به تحریک ژنراتور متصل شود .در زیر مدار یک نمونه AVR جهت آشنایی بیشتر قرارداده می شود.

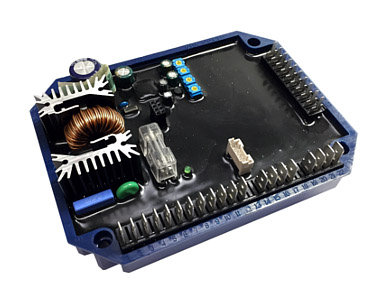

فروش و تعمیر AVR ژنراتور مکالته (MECCALTE ):
- DSR
- DER 1
- DER 2
- DECS-150
- ASR
- S.R.7/2-G
- U.V.R.6/1-F
سایت مکالته :
http://www.meccalte.com
