فروش LEROY SOMER AVR R120
AVR R120- فروش ای وی آر لوری سومر – ای وی آر لوری سومر-LEROY SOMER AVR R120
رگولاتور یا AVR چیست؟

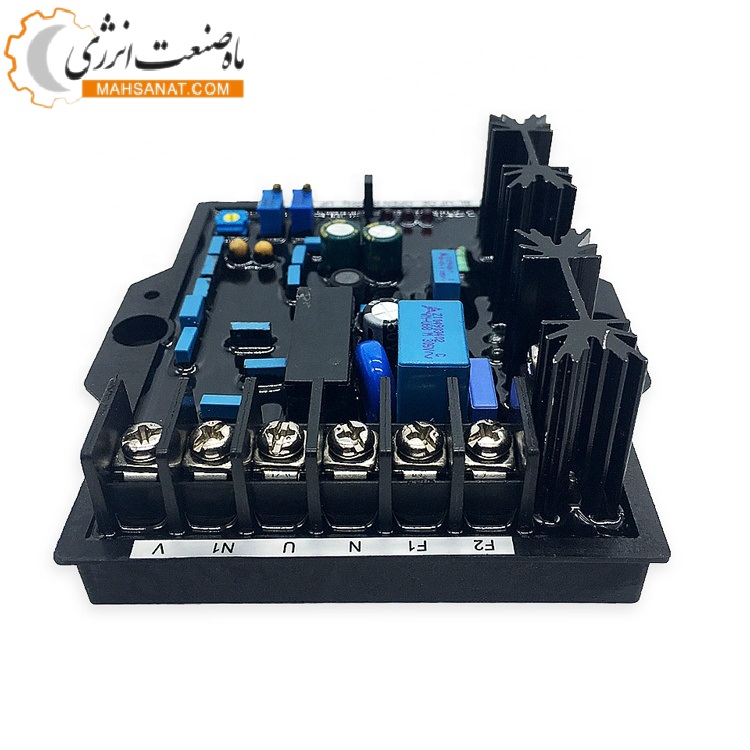

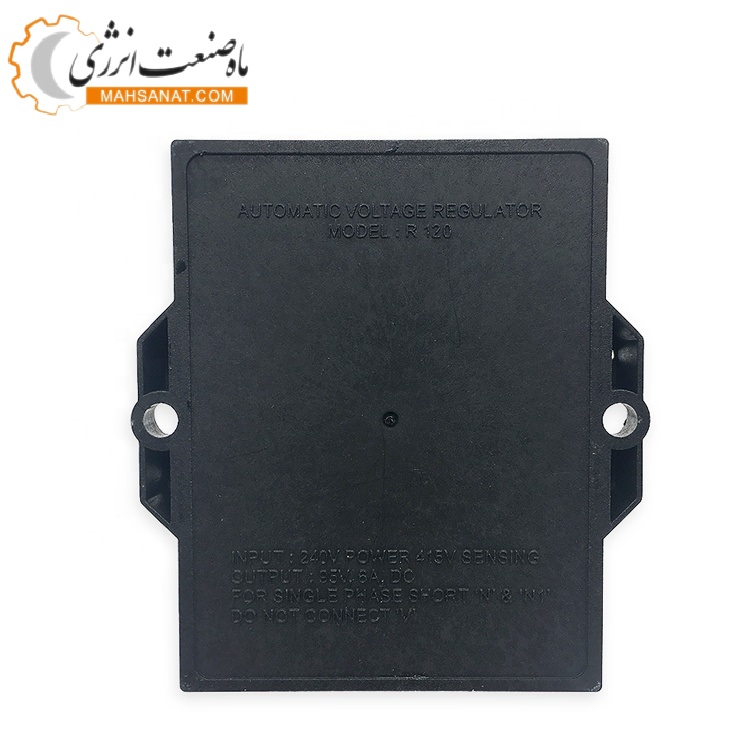

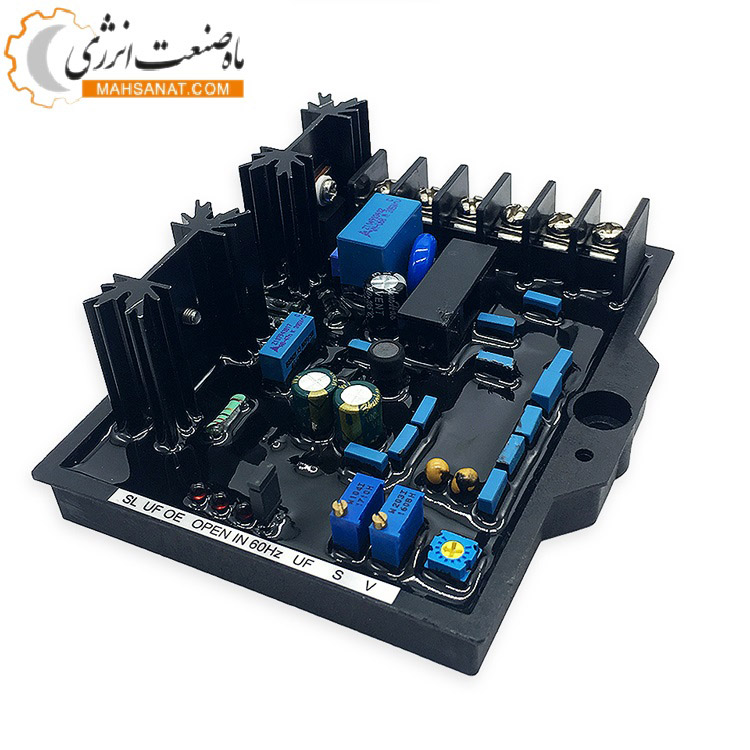

LEROY SOMER AVR R120
رگولاتور ولتاژ یا ای وی آر (avr) دیزل ژنراتور وسیله ایست که سطح ولتاژ خروجی ژنراتور را کنترل میکند.
عملکرد رگولاتور ولتاژ (avr ) دیزل ژنراتور به این صورت می باشد که با تغییر جریان و ولتاژ تحریک میزان ولتاژ خروجی ژنراتور را تغییر می دهد.
رگولاتور ولتاژ ژنراتور وظیفه تولید برق dc مورد نیاز برای اکسایتر یا سیم پیچ تحریک ژنراتور را بعهده دارد. رگولاتور ولتاژ از برق خروجی ژنراتور تغذیه میشود .
در ابتدا به نظر میرسد ولتاژ خروجی ژنراتور صفر است پس چگونه avr ژنراتور تغذیه می شود؟!
ژنراتور بخاطر وجود پسماند مغناطیسی سیم پیچ ها در حد چند ولت ولتاژ در خروجی دارد.
لذا رگولاتور ولتاژ ژنراتور از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ولتاژ ژنراتور را بالا می آورد ،
سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (avr) منفی می شود و ولتاژ خروجی را بر روی 400 ولت یا مقدار تنظیم شده فیکس میکند.
ولتاژ خروجی ای وی آر حدود 12 ولت dc می باشد.
لذا میتوان بوسیله باتری نیز این ولتاژ را تنظیم کرد.
نکته :
ولی نکته قابل تامل این است که :
رگولاتور ولتاژ ژنراتور وظیفه رگوله کردن ولتاژ خروجی را بعهده دارد،
تا در بارهای خروجی متغیر و دور ها یا فرکانس های مختلف دیزل ژنراتور ولتاژ خروجی ژنراتور تغیر نکند.
AVR ژنراتور برای هر نوع ژنراتوربخاطر جریان های تحریک متفاوت مورد نیاز ژنراتور متفاوت می باشد.
همچنین مدل رگولاتور ولتاژ یا ای وی آر (avr) برای کاربردهای مختلف ، متفاوت می باشد.
رگولاتور ولتاژ ژنراتور های موجود در بازار :
- لروی سامر Leroy Somer
- مکالته Meccalte
- استمفورد Stamford
- ای وی کا AVK
- مارلی Marelli
- ایسر ASR
- کاترپیلار Caterpillar
- استمفورد پاور Stamford Power
- یونیلک (unilec)
- دیتاکام (datakom)
- کامینز پاور (Cummins POWER)
- پی سی سی pcc
رگولاتور ولتاژ لروی سامر Leroy Somer AVR R120 :
رگولاتور ولتاژ ژنراتور لروی سامر R120 :
تنظیم کننده اتوماتیک ولتاژ R120 برای سری مولد های صنعتی TAL جریان تحریک تا 4 آمپر با قابلیت اطمینان عالی را فراهم می کند.
R120 شامل حفاظت های پیشرفته ای مانند محدودیت تحریک بیش از حد و حسگر افت ولتاژ است.
رگولاتور ولتاژ لیکسیس مدل LIXISE GAVR-20A
خصوصیات اصلی :
| فن آوری | آنالوگ |
| حالت تحریک | شنت |
| جریان تحریک دارای امتیاز | 4 A / 6 A در 30 s |
| دقت تنظیم (+/-٪) | 1% |
| محدوده فرکانس | 20 – 100 Hz |
| دامنه تنظیم ولتاژ (+/- ٪) | 10% |
| محدودیت KU / F | k = 1.2 |
| از دست دادن ولتاژ سنجش | ✓ |
| محدودیت بیش از حد تحریک | ✓ |
| محدودیت جریان اتصال کوتاه | – |
| افت ولتاژ | – |
| عملکرد موازی بین دینام ها | – |
| ماژول پذیرش بار (LAM) | – |
رگولاتور ولتاژ GASOLINE DAVR-90S/S3
مشخصات فنی :
1) سنجش ورودی
– ولتاژ: 277 ولت متناوب ± 10 برای 1 فاز ،415 ولت متناوب خط به خط ± 10 برای 3 فاز
2) توان ورودی
– ولتاژ: 277 VAC rms ± 10%
– فرکانس: 50/60 هرتز
3) توان خروجی
– ولتاژ: 95 VDC for 240 VAC ورودی
– جریان:
- A DC4
- A 6 به مدت 30 ثانیه.
4) دمای کار: -20ºC تا + 70ºC
5) دمای نگه داری : -40ºC تا + 80ºC
6) تنظیم ولتاژ: حداقل ± 10٪ از ولتاژ.
7) تنظیم پایداری : می توان برای بدست آوردن یک پاسخ گذرا درست در حالت پایدار تنظیم کرد.
8) فرکانس تحت تنظیم: زیر 46 هرتز برای 50 هرتز و زیر 56 هرتز برای60 هرتز
9) افزایش ولتاژ: 2 ولت (L-N)
10) تنظیم ولتاژ: 1 ± در AVR
11) حفاظت از تحریک بیش از حد: VDC 10 تا VDC 85. نقطه تنظیم: VDC60
12) زمان پاسخ: کمتر از 50 میلی ثانیه
12) جزئیات تحریک مولد: (معمولی)
– بارگذاری کامل:
- ولتاژ تحریک: 40 تا 50 ولت
- جریان تحریک: 2.5 تا 4.0 آمپر
13) فیوز محافظتی: 4 A ، 240 VAC.
14) وزن: 185 گرم
15) ابعاد:
– به طور کلی:104x94x40 (میلی متر)
– پایه نصب: 83 (میلی متر)
عملکرد اصلی AVR :
AVR از منبع تغذیه خط به ترمینالهای خنثی ژنراتور AC با VAC 240 در50/60 هرتز است سنجش ولتاژ تنظیم شده بر اساس توان ورودی AVR است.
