رگولاتور ولتاژ دیزل ژنراتور یا ای وی آر (AVR) دیزل ژنراتور :
رگولاتور ولتاژ دیزل ژنراتور بصورت یک برد الکترونیکی بروی تابلو کنترلر دیزل ژنراتور نصب می گیردد که وظیفه اصلی آن کنترل ولتاژ خروجی ژنراتور می باشد ،
که با تغیر دور موتور و کنترل آن ولتاژ خروجی را تنظیم می نماید.
رگولاتور ولتاژ دیزل ژنراتور یا ای وی آر (avr) ژنراتور در ارتباط مستقیم با سیستم تحریک ژنراتور های بدون جاروبک می باشند .
بدین صورت که با تولید جریان از نوع DC، برق مورد نیاز برای اکسایتر یا EXCITER ژنراتور را تامین می نماید.
برای ساده تر شدن موضوع می توان گفت :
وظیفه اصلی برد AVR یا رگلاتور ولتاژ دیزل ژنراتور، تنظیم ولتاژ خروجی ژنراتور بر روی ۴۰۰ ولت یا هر مقدار تعریف شده دیگر برای سیستم می باشد.
نکته :
نکته قابل توجه در مکانیزم این برد این است که حتی هنگامی که دیزل ژنراتور ما خاموش می باشد،
به علت وجود نیروی مغناطیسی پسماند در داخل سیم پیچ ها، مقدارکمی ولتاژ در خروجی سیستم وجود خواهد داشت.
رگولاتور ولتاژ یا ای وی آر (AVR) از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ، ولتاژ ژنراتور را بالا می آورد،
سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (AVR) منفی می شود و ولتاژ خروجی را بر روی ۴۰۰ ولت فیکس میکند.
پس طی این فرآیند ای وی آر، در فرکانس ها و دور های متغیر و مختلف دیزل ژنراتور ولتاژ خروجی ثابت خواهد ماند.
رگولاتور ولتاژ :
رگولاتور ولتاژ یا ای وی آر (AVR) دیزل ژنراتور، با برند های مختلفی در بازار موجود می باشد.
در خرید ای وی آر (AVR) دیزل ژنراتور باید دقت نمود که در وهله اول انتخاب این برد بر اساس برد قبلی و معیوب دیزل ژنراتور باشد،
که در این صورت انتخاب و نصب برد ای وی آر بسیار ساده می گردد.
معمولا” رگولاتور ولتاژ ،حفاظتهاي کاهش یا افزایش تحریک ،کاهش یا افزایش ولتاژ و اتصال کوتاه در سیم پیچ میدان را نیز انجام می دهند.
رگولاتور ولتاژ وظیفه تنظیم توان راکتیو تولید شده توسط ژنراتور را به عهده دارد.
رگولاتور های ولتاژ جدید داراي قابلیتهاي بیشتري مانند کنترل توان راکتیو ، تصحیح ضریب توان ،
تنظیم نرم ولتاژ و تنظیم ولتاژ براساس نسبت ولتاژ به فرکانس را دارا می باشند.
انواع رگولاتور ولتاژ دیزل ژنراتور AVR :
انواع رگولاتور ولتاژ ، استمفورد، مکالته، لری سومر، استمفورد پاور، مارلی، ژنراتور ذغالی و غیره میباشد ،
که در زیر اسامی رگولاتورهای ولتاژ در دسترس جهت همکاران و مصرف کنندگان به شرح ذیل میباشد.
- استمفورد:SX460, SX440, SX421, MX321, SX421, MX341, SX465, AS440
- مکالته:SR7/2, UVR6
- لری سومر:R230, R438, R726, R731, R734 , D500
- دیگر انواع ولتاژ رگولاتور: SPS-U6 و SPS-72GP و SPS-230 و SPS250 و SPS-448 و SPS-449

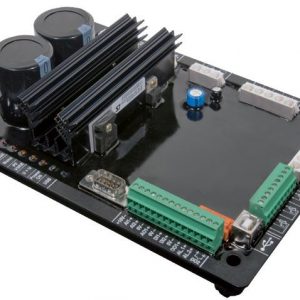

رگولاتور ولتاژ لروی سامر Leroy Somer AVR D510C :
رگولاتور ولتاژ ژنراتور لروی سامر مدل AVR D510C :
معرفی :
نمودار شماتیک D510 در زیر نشان داده شده است.
- X1 : منبع تغذیه
- X2 : ورودی سیم پیچ کمکی
- Z1 : ورودی PMG
- Z2 : ورودی SHUNT
- L1 ,L2 : اندازه گیری ولتاژ اصلی
- U,V,W : اندازه گیری ولتاژ مولد برای تک فاز: از V و W استفاده کنید
- اندازه گیری جریان مولد: IU = (s1, s2) و IV = (s1, s2) و IW = (s1, s2)
- AI1 و AI2 : ورودی های آنالوگ: تنظیمات خروجی
- DI1 و DI2 : ورودی های دیجیتال: U = U و تنظیم PF / kVAR
- +B و -B : منبع تغذیه DC
- +F و -F : میدان تحریک: 6 آمپر حداکثر 15 A/10 s
- PT100_1 و PT100_2 و PT100-3: حسگر دما
- CAN BUS : CAN_H , CAN_L
- +USB_D و -USB_D : پورت ارتباطی USB 2.0
خصوصیات :
- عملکردهای مختلف D510 عبارتند از:
- – تنظیم ولتاژ
- – تنظیم ضریب قدرت (PF)
- – تنظیم توان راکتیو
- – تنظیم دستی (Iexc)
- تنظیم ولتاژ: D510 ولتاژ خروجی مولد را تنظیم می کند. تنظیم به مقدار متوسط یا مقدار rms واقعی (TRMS) اعمال می شود.
- تنظیم ضریب توان: D510 ضریب توان را تنظیم می کند. این نسبت بین توان فعال است
- (P = -3 * U * I * cos φ) و قدرت ظاهری
- (S = √ 3 * U * I).
محیط :
دمای ذخیره سازی : -55°C +85°C
دمای عملکرد : -40°C +65°C

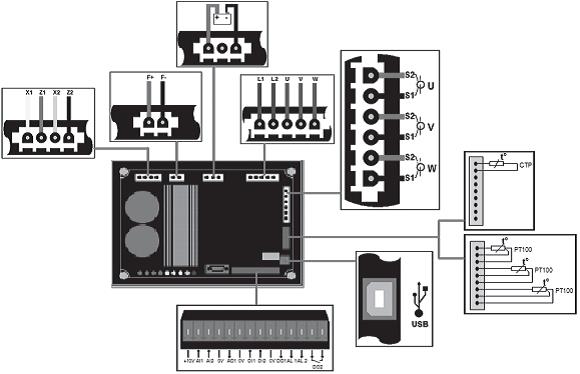

سیم کشی و اتصالات AVR :
-
1- قدرت:
– AREP: سیم زرد روی X2 – سیم قرمز روی Z1 – سیم سبز روی X1 – سیم سیاه روی Z2
– PMG: X2 ، X1 و Z2
– SHUNT: X1 و X2
-
2- میدان تحریک: سیم پیچ میدان + به ترمینال F +
سیم پیچ میدان – به ترمینال F-
-
3- باتری: از صحت قطع بودن هنگام اتصال اطمینان حاصل کنید.
-
4- سنجش ولتاژ:
– ولتاژ اصلی: L1 و L2
– ولتاژ دینام: تک فاز: V و W
– سه فاز: U ، V و W
-
5- ترانسفورماتور (های) جریان:
– قرار دادن موازی و اندازه گیری: CT روی U
– اندازه گیری ها: CT در V و W
-
6- سنسور دما:
– PTC
– PT100
-
7- پورت USB
-
8- ورودی و خروجی دیجیتال
