فروش LEROY SOMER AVR R438

در این بخش قصدداریم درمورد LEROY SOMER AVR R438 اطلاعاتی را در اختیارتان قراردهیم.

LEROY SUMMER LOGO - ماه صنعت انرژی

رگولاتور ولتاژ دیزل ژنراتور یا ای وی آر (AVR) دیزل ژنراتور :

رگولاتور ولتاژ یا ای وی آر (avr) دیزل ژنراتور وسیله ایست که سطح ولتاژ خروجی ژنراتور را کنترل میکند. عملکرد رگولاتور ولتاژ (avr ) دیزل ژنراتور به این صورت می باشد که با تغییر جریان و ولتاژ تحریک میزان ولتاژ خروجی ژنراتور را تغییر می دهد. رگولاتور ولتاژ ژنراتور وظیفه تولید برق dc مورد نیاز برای اکسایتر یا سیم پیچ تحریک ژنراتور را بعهده دارد. رگولاتور ولتاژ  از برق خروجی ژنراتور تغذیه میشود .

در ابتدا به نظر میرسد ولتاژ خروجی ژنراتور صفر است پس چگونه avr ژنراتور تغذیه می شود؟!

ژنراتور بخاطر وجود پسماند مغناطیسی سیم پیچ ها در حد چند ولت ولتاژ در خروجی دارد. لذا رگولاتور ولتاژ ژنراتور از همین ولتاژ بوسیله یک حلقه فیدبک مثبت ولتاژ ژنراتور را بالا می آورد  ، سپس حلقه فیدبک رگولاتور ولتاژ یا ای وی آر (avr) منفی می شود و ولتاژ خروجی را بر روی 400 ولت یا مقدار تنظیم شده فیکس میکند.  ولتاژ خروجی ای وی آر حدود 12 ولت dc می باشد. لذا میتوان بوسیله باتری نیز این ولتاژ را تنظیم کرد.

نکته :

ولی نکته قابل تامل این است که  :

رگولاتور ولتاژ ژنراتور  وظیفه رگوله کردن ولتاژ خروجی را بعهده دارد، تا در بارهای خروجی متغیر و دور ها یا فرکانس های مختلف دیزل ژنراتور ولتاژ خروجی ژنراتور تغیر نکند. AVR ژنراتور برای هر نوع ژنراتوربخاطر جریان های تحریک متفاوت مورد نیاز ژنراتور متفاوت می باشد. همچنین مدل رگولاتور ولتاژ یا ای وی آر (avr) برای کاربردهای مختلف ، متفاوت می باشد.

رگولاتور ولتاژ :

رگولاتور ولتاژ یا ای وی آر (AVR) دیزل ژنراتور، با برند های مختلفی در بازار موجود می باشد. در خرید ای وی آر (AVR) دیزل ژنراتور باید دقت نمود که در وهله اول انتخاب این برد بر اساس برد قبلی و معیوب دیزل ژنراتور باشد ، که در این صورت انتخاب و نصب برد ای وی آر بسیار ساده می گردد. معمولا” رگولاتور ولتاژ ،حفاظتهاي کاهش یا افزایش تحریک ،کاهش یا افزایش ولتاژ و اتصال کوتاه در سیم پیچ میدان را نیز انجام می دهند . رگولاتور ولتاژ وظیفه تنظیم توان راکتیو تولید شده توسط ژنراتور را به عهده دارد رگولاتور های ولتاژ  جدید داراي قابلیتهاي بیشتري مانند کنترل توان راکتیو ، تصحیح ضریب توان ، تنظیم نرم ولتاژ و تنظیم ولتاژ براساس نسبت ولتاژ به فرکانس را دارا می باشند.

انواع رگولاتور ولتاژ دیزل ژنراتور AVR :

انواع رگولاتور ولتاژ ، استمفورد، مکالته، لری سومر، استمفورد پاور، مارلی، ژنراتور ذغالی و غیره میباشد ،که در زیر اسامی  رگولاتورهای ولتاژ در دسترس جهت همکاران و مصرف کنندگان به شرح ذیل میباشد.

  • استمفورد:SX460, SX440, SX421, MX321, SX421, MX341, SX465, AS440
  • مکالته:SR7/2, UVR6
  • لروی سومر(سامر) :D550 ENTERFACE, R230, R438, R726, R731, R734 , D500
  • دیگر انواع ولتاژ رگولاتور: SPS-U6 و SPS-72GP و SPS-230 و SPS250 و SPS-448 و SPS-449

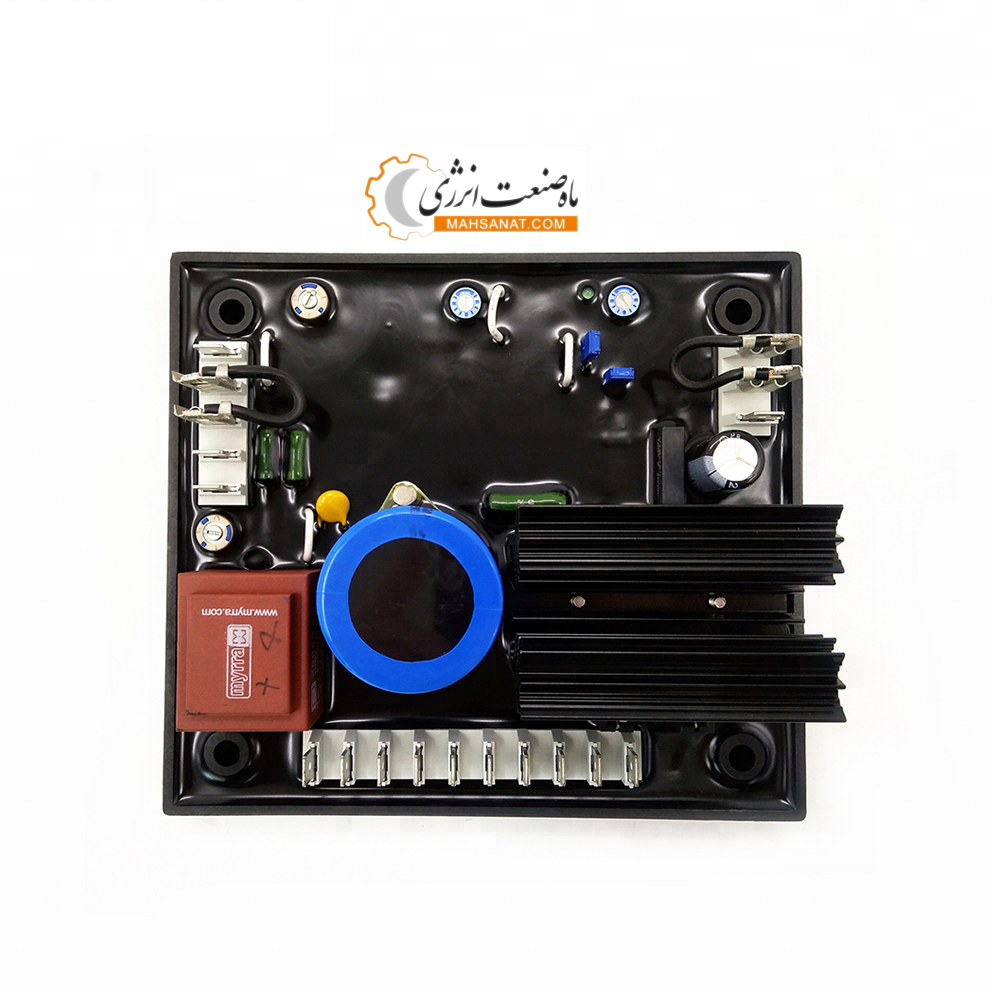

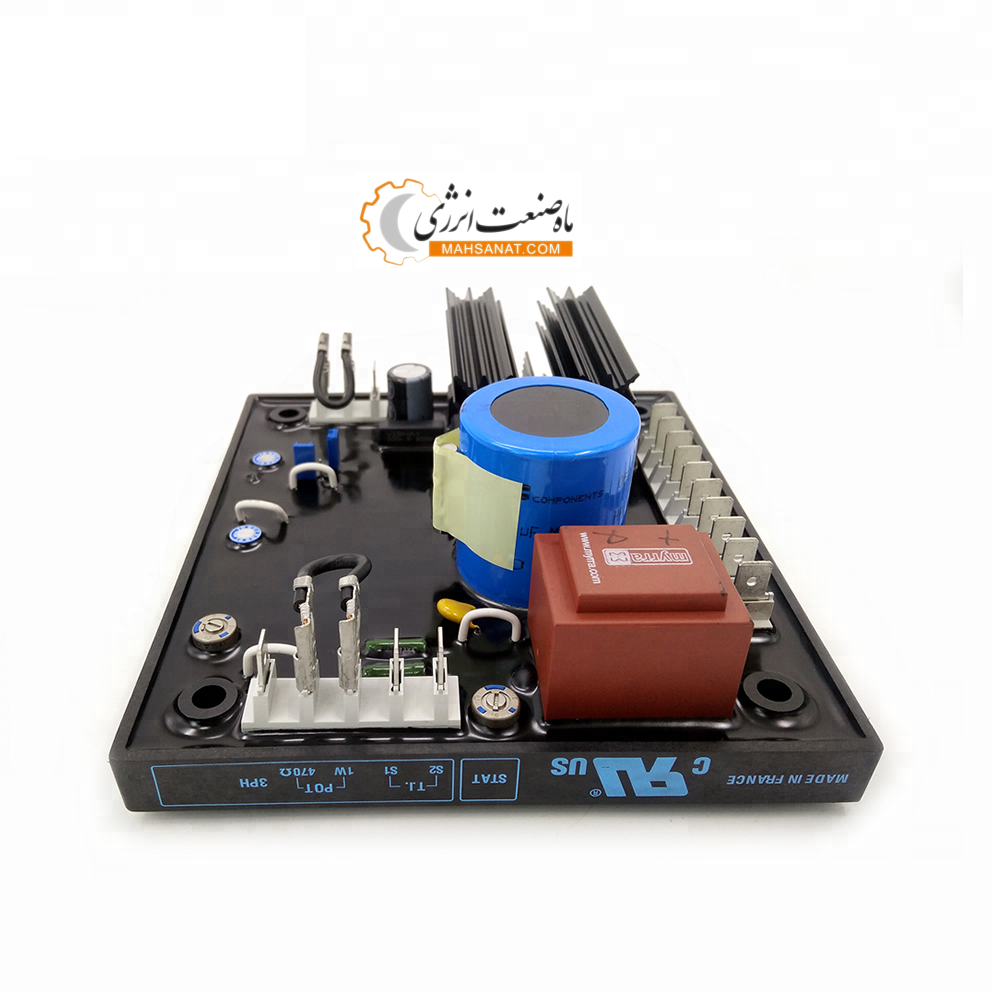

رگولاتور ولتاژ لروی سامر Leroy Somer AVR R438 :

فروش AVR R438 لروی سامر - ماه صنعت انرژی

R438 یک AVR آنالوگ است ،تنظیم کننده اتوماتیک ولتاژ R438  برای سری مولدهای صنعتی لروی سامر LSA با جریان تحریک تا 4 آمپر  ، با قابلیت اطمینان عالی برای انواع تحریک AREP و PMG فراهم می کند. R438 شامل حفاظت های پیشرفته ای مانند محدودیت تحریک بیش از حد و افت حسگر ولتاژ است ، و همچنین دارای افت ولتاژ برای عملکرد موازی ژنراتور است. ماژول پذیرش بار (LAM) نیز برای رسیدگی به حوادث ضربه بار در آن گنجانده شده است.

R438 جریان تحریک را کنترل می کند تا ولتاژ خروجی مولد را حفظ کند. R438 از نظر تنظیم ولتاژ ، تنظیم ساده و  استفاده عملکردی قابل اطمینان دارد. این می تواند با LAM یا بدون LAM (U / f) اجرا شود ، انتخاب این قسمت توسط بند ST5 انجام می شود.  با I.E.C مطابقت دارد 60034-1 استاندارد و U.L. 508 / C.S.A. تایید شده.

مشخصات اصلی LEROY SOMER AVR R438 :

فن آوری آنالوگ
  حالت تحریک AREP, PMG
  جریان تحریک دارای امتیاز  4 A
  دقت تنظیم (+/-٪) 0.5 %
  محدوده فرکانس 10 – 100 Hz
  دامنه تنظیم ولتاژ (+/-٪) 5 %
  محدودیت KU / F K = 1
  از دست دادن ولتاژ سنجش
  محدودیت بیش از حد تحریک
  محدودیت جریان اتصال کوتاه
  افت ولتاژ
  عملکرد موازی بین دینام ها
  ماژول پذیرش بار (LAM)

محصولات سازگار LEROY SOMER AVR R438 :

  • LSA 40
  • LSA 42.3
  • LSA 44.3
  • TAL 40
  • TAL 42
  • TAL 44

مشخصات :

  • تنظیم ولتاژ: ± 0.5.
  • زمان پاسخ: 500 میلی ثانیه.
  • جریان تحریک اسمی: 5 آمپر.
  • حداکثر جریان تحریک: 8 آمپردر طی 10 ثانیه
  • دامنه منبع تغذیه و ولتاژ: 95 تا 520 ولت
  • حفاظت: فیوز 8 آمپر.

شرایط کاری :

-محدوده دمای عملیاتی: – 40 درجه سانتیگراد تا + 70 درجه سانتیگراد

-محدوده دمای نگه داری: – 55 درجه سانتیگراد تا + 85 درجه سانتیگراد

-رطوبت سنجی: 98٪

-حداکثر choc: 9 گرم در 3 محور.

-ارتعاشات: کمتر از 10 هرتز ، بزرگی اوج 2 میلی متر.

-از 10 هرتز تا 100 هرتز: 100 میلی متر بر ثانیه ، زیر 100 هرتز: 8 گرم.

-ماژول های اختیاری سازگار:

  • R731: سنجش ولتاژ سه فاز
  • R734: سنجش جریان و ولتاژ 3 فاز برای عملکرد موازی.
  • R726: سیستم تنظیم به “4 – تابع” تغییر یافت.

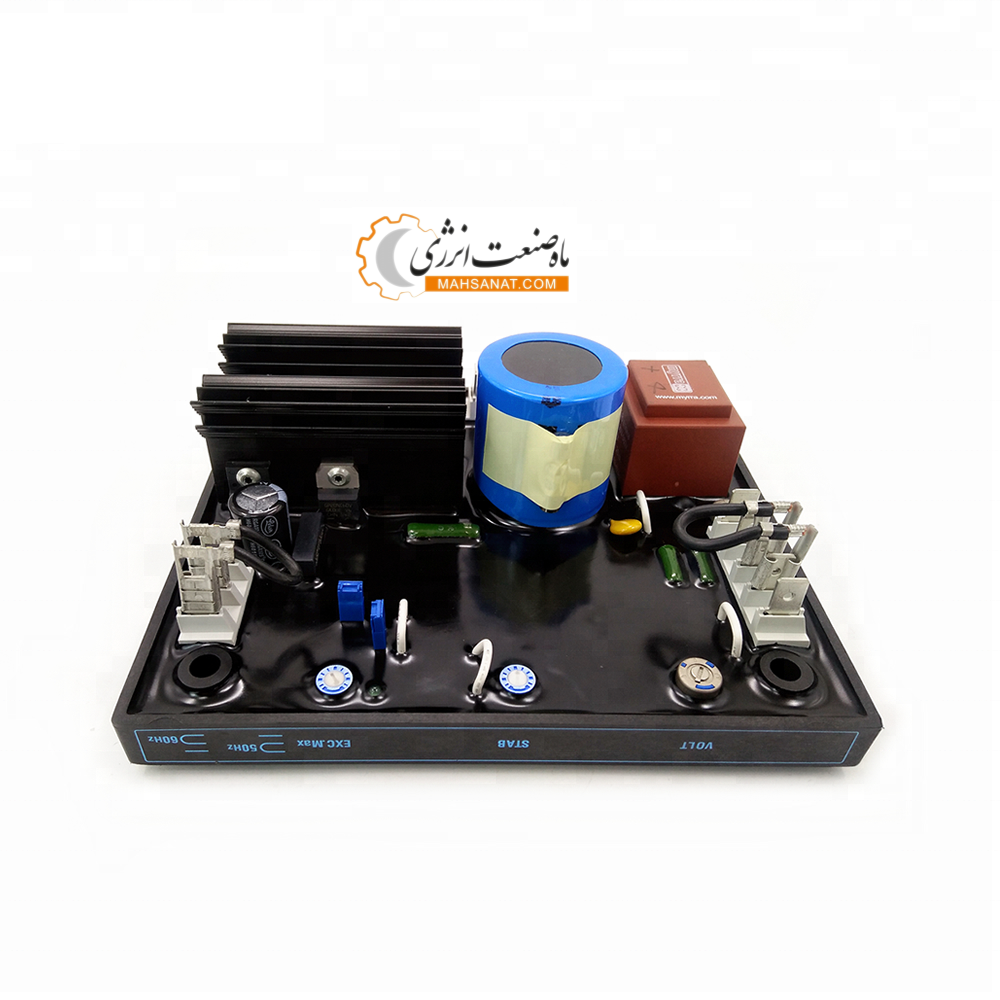

اتصالات و تنظیم :

تنظیمات از طریق AVR انجام می شود.

پتانسیومتر P1: تنظیم افت فشار.

پتانسیومتر P2: تنظیم ولتاژ.

پتانسیومترP3: تنظیم پایداری.

پتانسیومتر P5: تنظیم سقف تحریک.

دیتاشیت :

DATASHEET LEROY SOMER R438
