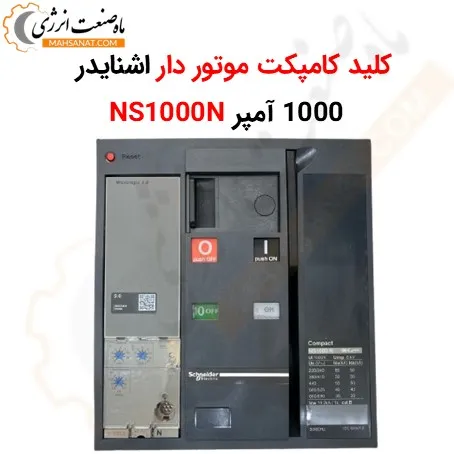

کلید اتوماتیک، اشنایدر1000 آمپر،الکترونیکی سری NS

کلید اتوماتیک، اشنایدر 1000 آمپر،الکترونیکی سری NS

کلید اتوماتیک، اشنایدر1000 آمپر،الکترونیکی سری NS

کلید اتوماتیک اشنایدر :

کلید اتوماتیک اشنایدر دستگاهی است که از آن در راستای حفظ تجهیزات و دستگاه های برقی که شامل:

سیم و کابل های مدار ، دستگاه های صنعتی ، مدارات روشنایی مرکزهای صنعتی و

خانگی در مقابل اضافه باری که وجود دارد و اتصالات کوتاه مورد استفاده واقع می شود.

تفاوت کلید های اتوماتیک و غیر اتوماتیک در این است که :

در کلید های اتوماتیک اشنایدر رله هایی قرار داده شده است که هر کدام وظیفه خاصی را بر عهده دارند که برای مثال :

رله های هوشمند در کلید های هوایی را می توان مثال زد.

در صورتی که کلید های غیر اتوماتیک معمولا برای قطع و وصل کردن استفاده می شوند ور در آن ها رله ای وجود ندارد

مثلا کنتاکتور های نمونه ای از یک کلید غیر اتوماتیک هستند.

کلیدهای اتوماتیک این امکان را دارند که پس از قطع شدن مدار در هنگاهی که خطایی رخ می دهد بلافاصله مجدد اماده به کار می شوند.

همچنین در این کلید ها کنتاکت های فرعی تعبیه شده که به وسیله آن ها می توان ،

وضعیت کلید را در هنگام قطع یا وصل بودن یا هنگام بروز خطا توسط چراغ سیگنال مشاهده نمود.

کلید اتوماتیک، اشنایدر160 آمپر،سری EZC-ماه صنعت انرژساختار کلی کلید :

ساختمان داخلی کليد اتوماتیک اشنایدر از سه کنتاکت اصلي (قدرت)، کنتاکت هاي فرعي (کمکي) و کنتاکت هاي جرقه ­گير درست شده است.

شناخت و انتخاب درست کلید اتوماتیک در طراحی و بهره ­برداری از سیستم های الکتریکی نکته حائز اهمیت است که باید به آن دقت کرد.

جنس بدنۀ کليد اتوماتیک  اشنایدر یا کلید کمپکت اشنایدر از قالب هاي تزريقي بسیار مستحکم ساخته شده است.

از خصوصیات کلید اتوماتیک اشنایدر می توان به کوچک بودن ابعاد و پشتیبانی از حفاظتهای لازم مدار در یک کلید اشاره کرد

و یکی از مهمترین معايب این کلید ها در دسترس نبودن آسان برای سرويس و تعمير کلید می باشد.





دسته بندی کلیدهای اتوماتیک از نظر قابلیت تنظیم :

همان طور که اطلاع دارید کلیدهای اتوماتیک از نظر قابلیت تنظیم و حفاظت به چند دسته تقسیم می شوند که عبارتند از:

1. ثابت ( غیر قابل تنظیم )
2. دارای قابلیت تنظیم رله حرارتی ( Ir جریان عملکرد رله حرارتی )
3. دارای قابلیت تنظیم رله مغناطیسی ( Im جریان عملکرد رله مغناطیسی )
4. دارای هر دو قابلیت تنظیم رله حرارتی و مغناطیسی

مشخصات فنی :

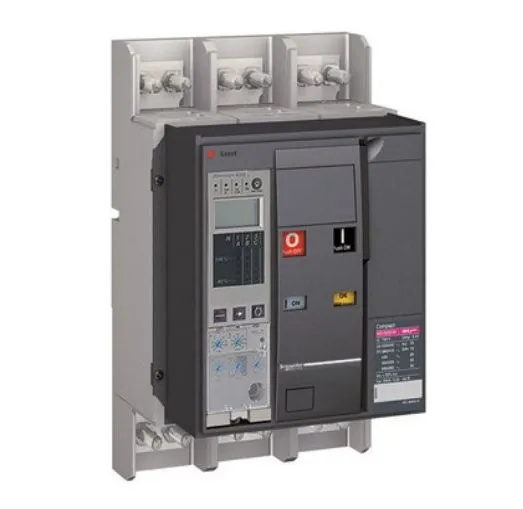

• کلید اتوماتیک،اشنایدر 1000 آمپر، الکترونیکی سری NS
• کد فنی: NS10N3P2F

• کلید اتوماتیک،اشنایدر 1000 آمپر، الکترونیکی سری NS
• دارای میکرولاجیک 2 با حفاظت LI

بازۀ جریان کلید اتوماتیک اشنایدر :

کلید اتوماتیک اشنایدر در دو سری NSX و NS تولید شده اند.

این کلید ها بر اساس بازۀ جریان و قدرت قطع آن ها به دو دسته تقسیم شده اند.

بازۀ جریان کلید اتوماتیک اشنایدر در حدود ۱۶، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰، ۱۲۵، ۱۶۰، ۲۰۰، ۲۵۰، ۴۰۰، ۶۳۰، ۸۰۰، ۱۰۰۰، ۱۲۵۰ و ۱۶۰۰ می باشد.

هر دو دسته کلید اتوماتیک اشنایدر شامل رده های سه پل و چهار پل می باشد

که داشتن تجهیزات جانبی مناسب، توانایی کار در کلیه سیستم های برق رسانی و محافظت از کلیه وسایل را دارند.

کلید اتوماتیک سری NSX از ۱۶ تا ۶۳۰ آمپر و با قدرت قطع ۲۵، ۳۶، ۵۰ و ۷۰ کیلو آمپر تولید شده و در اختیار مصرف کنندگان قرار گرفته است

و کلید های سری NS در بازۀ جریان ۸۰۰ تا ۱۶۰۰ آمپر و و در قدرت قطع ۵۰ و ۷۰ کیلو آمپر روانه بازار شده است.

انواع کلید اتوماتیک اشنایدر :

1. MCCBکلید اتوماتیک کمپکت
2. ACB – کلید اتوماتیک هوایی
3. MCB – کلیدهای مینیاتوری
4. MPCB – کلیدهای حافظ موتور
5. RCCB  – کلید های محافظ جان
